红黄绿各色电线代表什么含义？

1、依导线颜色标志电路

黑色——装置和设备的内部布线。

棕色——直流电路的正极。

红色——三相电路的C相；

半导体三极管的集电极；

半导体二极管、整流二极管或可控硅管的阴极。

黄色——三相电路的A相；

半导体三极管的基极；

可控硅管和双向可控硅管的控制极。

绿色——三相电路的B相。

蓝色——直流电路的负极；

半导体三极管的发射极；

半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色——三相电路的零线或中性线；直流电路的接地中线。

白色

双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。

红、黑色并行——用双芯导线或双根绞线连接的交流电路。

2、依电路选择导线颜色时

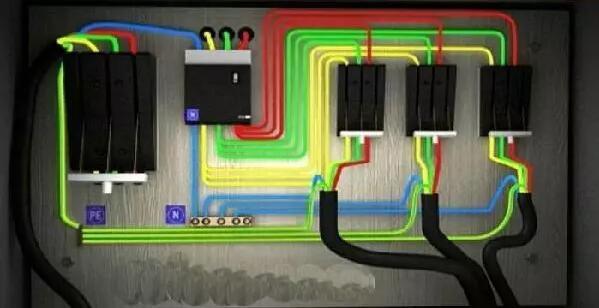

交流三相电路

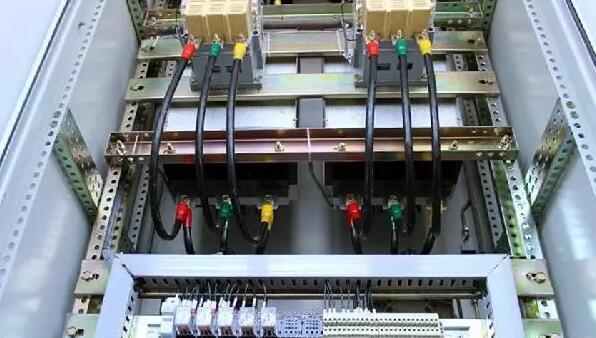

A相：黄色； B相：绿色； C相：红色；

零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路

红黑色并行。

直流电路

正极：棕色； 负极：蓝色； 接地中线：淡蓝色。

半导体电路

半导体三极管的集电极：红色； 基极： 黄色；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色； 阴极：红色。

可控硅管的阳极：蓝色； 控制极：黄色； 阴极：红色。

双向可控硅管的控制极：黄色； 主电极：白色。

整个装置及设备的内部布线一般推荐：黑色； 半导体电路：白色；

有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

具体标色时

在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。

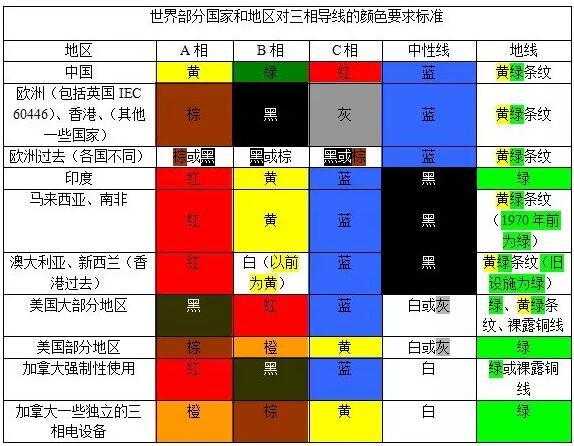

附表：各国三相导线颜色要求标准

此外，小编再说一句：各国有地区差异，要具体情况具体分析，不能教条，维修进口设备尤其注意，万用表测量实际为准。有朋友修过德国，瑞士设备，24v正负极都是蓝色控制回路电线，还有橙色正，白色负，绿色接地；美国的是，蓝色正，蓝白相间是负极。所以以上内容提供参考，大家一起进步！
